Как рассчитать гибку листового металла: погрешности и допуски

Расчёт гибки листового металла — это не просто математическая формальность, а ключевой этап, от которого напрямую зависят точность готового изделия, его сборка, внешний вид и отсутствие брака. На чертеже конструктор задаёт габариты детали уже в согнутом виде, а технолог должен правильно пересчитать их в плоскую развёртку, которая будет вырезана из листа и затем загнута под заданными углами.

Если этим этапом пренебречь, возникают типичные проблемы:

• детали «не сходятся» при сборке — не хватает длины полок или, наоборот, есть перехлёст;
• отверстия смещаются относительно друг друга после гибки;
• усиливается напряжение в зоне гиба, появляются трещины или заломы;
• нарушаются допуски, что особенно критично в приборостроении и корпусных конструкциях.

Гибка — процесс пластической деформации. Внутренние волокна металла сжимаются, наружные растягиваются, и только в определённой зоне (нейтральный слой) длина практически не меняется. Именно положение этой нейтральной линии и учёт радиуса гиба определяют, каким будет припуск на гибку и какая длина плоской заготовки нужна, чтобы после сгиба получить точный размер по чертежу.

Кроме того, в реальном производстве всегда присутствуют допуски и погрешности:

• упругий возврат (springback),
• разброс характеристик материала даже в пределах одной партии,
• износ инструмента,
• небольшие отклонения по толщине листа.

Поэтому грамотный расчёт гибки — это баланс между теорией (формулы) и практикой (коэффициенты, поправки, опыт работы с конкретным материалом и оборудованием).

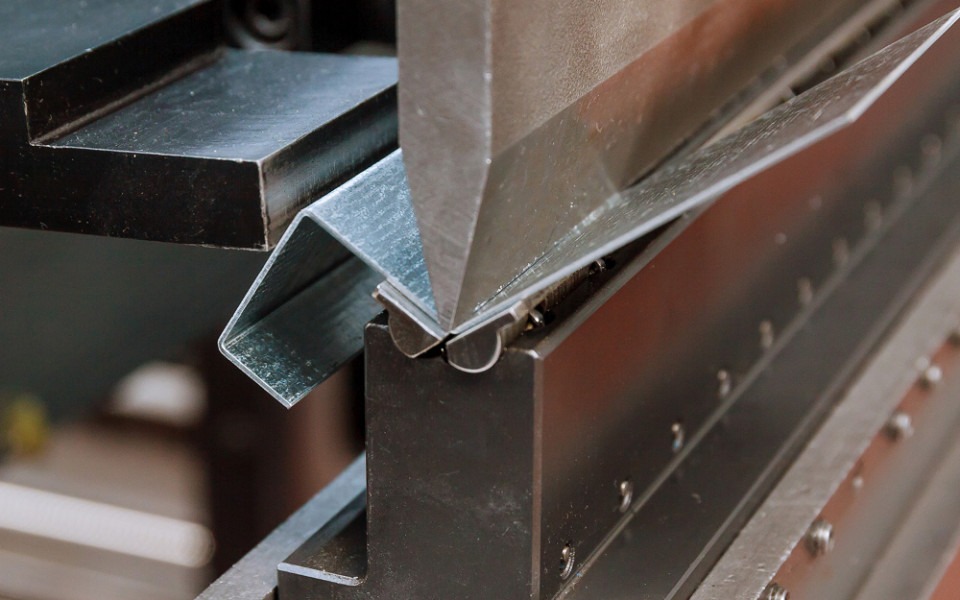

Что такое радиус гибки и как он влияет на результат

Радиус гибки — один из ключевых параметров, который необходимо учитывать при расчётах. Под ним обычно понимают внутренний радиус изгиба (Rᵢ), то есть радиус, измеренный по внутренней поверхности согнутой детали. Он задаётся на чертеже или выбирается исходя из возможностей оборудования и свойств материала.

Почему радиус гиба так важен:

• Влияет на прочность.
  Слишком малый радиус по сравнению с толщиной листа (t) приводит к чрезмерному растяжению наружных волокон и сжатию внутренних. Это повышает риск появления трещин, надрывов, «морщин» и других дефектов.
• Определяет припуск на гибку.
  Чем больше радиус, тем больше длина нейтрального слоя в зоне гиба, а значит, тем больше доля припуска на угол.
• Сказывается на допусках и точности.
  Реальный радиус, получаемый на прессе, зависит от формы пуансона и матрицы, усилия и свойств материала. Если при расчёте считать один радиус, а по факту получаться будет другой, развёртка окажется неточной.
• Влияет на внешний вид.
  В декоративных изделиях и корпусах электроники слишком большой радиус может выглядеть грубо, а слишком малый — привести к заломам.

Обычно вводят понятие минимально допустимого радиуса гибки. Часто его выражают через толщину листа:

• для пластичных сталей (мягкая сталь) — Rₘᵢₙ ≈ 1·t;
• для нержавеющей стали — Rₘᵢₙ ≈ 1–1,5·t;
• для алюминиевых сплавов — Rₘᵢₙ ≈ 0,7–1·t (для более мягких марок) и выше для жёстких сплавов.

Если радиус сделать меньше рекомендуемого, возрастают:

• внутренние напряжения;
• риск трещин;
• упругий возврат (угол после снятия нагрузки частично «распрямляется»).

Также важен наружный радиус (Rₒ). Он всегда больше внутреннего на величину примерно равную толщине листа (Rₒ ≈ Rᵢ + t). Именно наружные размеры чаще всего указаны на чертеже, поэтому важно чётко понимать, какой радиус где измерен.

Для расчётов развёртки используют внутренний радиус и толщину материала, а также коэффициент, учитывающий положение нейтрального слоя. В совокупности это создаёт математическую модель, которая позволяет из развернутой детали получить точную готовую форму.

Понятие нейтрального слоя

При гибке листа одна часть его толщины испытывает растяжение, другая — сжатие. Где-то внутри сечения есть слой, в котором длина волокон практически не меняется — это и есть нейтральный слой (нейтральная линия).

Важно представлять, что:

• нейтральный слой не совпадает с геометрической серединой толщины;
• он смещён в сторону внутренней поверхности (которая сжимается), потому что материал лучше воспринимает сжатие, чем растяжение;
• положение нейтрального слоя зависит от материала, радиуса гибки, толщины листа и конкретного процесса деформации.

Для удобства вводят K-фактор (K-factor). Это безразмерная величина, показывающая, на какой доле толщины от внутренней поверхности находится нейтральный слой:

K = расстояние от внутренней поверхности до нейтрального слоя / t

Типичные значения K-фактора:

• для мягких сталей при «классических» радиусах — 0,3–0,4;
• для нержавейки и более жёстких материалов — 0,35–0,5;
• при больших радиусах гибки (когда деформация мягче) K может приближаться к 0,5 (нейтральный слой ближе к середине).

Знание положения нейтрального слоя нужно для:

• точного расчёта припуска на гибку — длина дуги считается по нейтральной линии;
• учёта упругого возврата — чем сильнее смещение нейтрального слоя, тем выше внутренние напряжения;
• корректного выбора радиуса и инструмента — под конкретный материал и толщину.

Если K-фактор занижен или завышен:

• длина развёртки будет рассчитана неправильно;
• после гибки реальные размеры полок (длин прямых участков) не совпадут с чертежом;
• сборка изделия усложнится или станет невозможной без доработки.

На практике K-фактор берут из таблиц поставщиков оборудования, из опыта производства или подбирают экспериментально для каждой комбинации «материал + толщина + радиус + инструмент».

Расчёт припуска на гибку (формулы и примеры)

Цель расчёта — определить длину плоской развёртки (Lₚл), которую нужно вырезать, чтобы после гибки получить деталь нужных размеров. Ключевое понятие здесь — при-пуск на гибку (иногда его называют bend allowance, BA).

1. Базовая формула припуска на гиб

Для одного изгиба под угол α (в градусах), при толщине t и внутреннем радиусе R используется формула:

BA = π · (R + K·t) · α / 180

где:

• BA — припуск на гибку (длина нейтральной дуги в зоне изгиба),
• R — внутренний радиус гиба,
• t — толщина листа,
• K — K-фактор (положение нейтрального слоя),
• α — угол гибки (в градусах).

2. Общая длина развёртки

Если деталь состоит из двух прямых участков L₁ и L₂ и одного изгиба, длина плоской заготовки:

Lₚл = L₁ + L₂ + BA

Для нескольких изгибов суммируют все прямые участки и припуски на каждый изгиб:

Lₚл = ΣLᵢ (прямые участки) + ΣBAⱼ (по каждому углу)

3. Числовой пример

Пусть нужно согнуть деталь с двумя полками по 50 мм под угол 90° из стали толщиной 2 мм, внутренний радиус R = 2 мм. Примем K = 0,4.

1. Сначала считаем BA:

• R + K·t = 2 + 0,4·2 = 2 + 0,8 = 2,8 мм;
• α = 90°, значит α / 180 = 0,5;
• BA = π · 2,8 · 0,5 ≈ 3,1416 · 1,4 ≈ 4,40 мм (округлим до 4,4 мм).
• Теперь длина развёртки:
• Lₚл = 50 + 50 + 4,4 = 104,4 мм.

То есть, чтобы получить деталь с полками по 50 мм после гибки, плоскую заготовку нужно сделать длиной примерно 104,4 мм (в реальности округляют и корректируют по опыту или по табличным значениям для конкретного пресса).

4. Пример с другим углом

Та же деталь, но угол гиба 135° (относительно прямолинейных полок).

• α = 135°,
• α / 180 = 135 / 180 = 0,75;
• BA = π · 2,8 · 0,75 ≈ 3,1416 · 2,1 ≈ 6,60 мм.

Если длины полок те же 50 и 50 мм:

• Lₚл = 50 + 50 + 6,6 = 106,6 мм.

Чем больше угол (ближе к развёрнутому), тем больше длина дуги, а значит, тем больше припуск и длина развёртки.

5. Практические замечания

• В реальном производстве для типовых толщин и материалов используют таблицы припусков и преднастроенные параметры в ЧПУ пресса.
• При смене материала (например, переход с мягкой стали на нержавейку) или толщины листа приходится корректировать K-фактор и пересчитывать BA.
• Если нужно не только посчитать, но и изготовить деталь, удобно обращаться в специализированные компании: например, в Самаре работы по гибке металла, а также резке, перфорации и другим видам обработки выполняет «ПК КАПЕЛЛА» — там можно получить и расчёт, и производство на одном комплексе оборудования.

Таким образом, грамотный расчёт припусков позволяет обеспечить совпадение размеров готовой детали с чертежом, минимизировать подгонку и доработку, а также гарантировать соблюдение допусков даже при сложной многократной гибке.

Как избежать деформаций и трещин

Даже идеально посчитанная развёртка не спасёт деталь, если не учитывать физику процесса и реальное поведение материала при гибке. Чтобы избежать деформаций, заломов и трещин, важно соблюдать комплекс правил.

1. Соблюдать минимальный радиус гибки

• не гнуть «в ноль» там, где материал этого не выдерживает;
• использовать рекомендации по Rₘᵢₙ для конкретного материала и толщины;
• помнить, что нержавейка и высокопрочные стали требуют большего радиуса, чем мягкие.

2. Правильно располагать линию гиба

• избегать прохождения линии гиба через крупные отверстия, прорези и вырезы — это ослабляет сечение и провоцирует трещины;
• если отверстие всё-таки рядом, выдерживать минимальные расстояния от кромки и от линии гиба (обычно не менее 1,5–2 толщин металла);
• не располагать гиб прямо по сварному шву или зоне термического влияния — в этих местах металл хрупче.

3. Учитывать направление проката

У листового металла есть направление прокатки, вдоль которого волокна вытянуты.

• При гибке перпендикулярно направлению прокатки трещинообразование меньше;
• При гибке вдоль прокатки риск трещин и надрывов выше, особенно при малых радиусах и на жёстких сплавах.

Поэтому для ответственных деталей линию гиба стараются располагать поперёк направления прокатки.

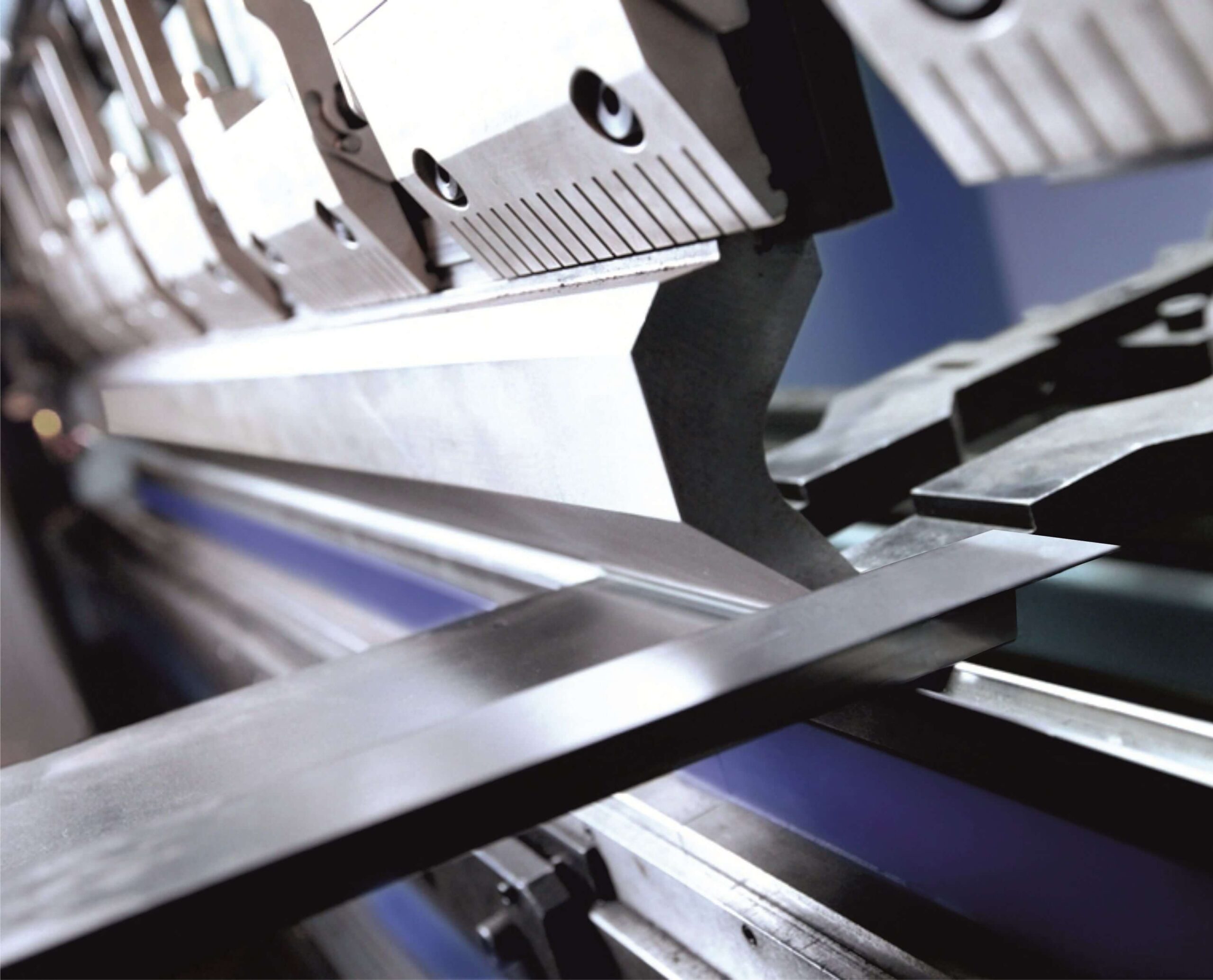

4. Контролировать усилие и качество инструмента

• изношенные матрицы и пуансоны дают неравномерное давление, оставляют следы и вмятины;
• слишком высокое усилие при малом радиусе может «ломать» кромку вместо аккуратного изгиба;
• неправильный зазор между пуансоном и матрицей приводит к смятию и «морщинам» на внутренней стороне гиба.

Регулярное обслуживание пресса и использование подходящих комплектов инструмента критически важны для стабильного качества.

5. Учитывать упругий возврат и корректировать угол

После снятия нагрузки металл стремится частично распрямиться — это называется упругим возвратом.

• более жёсткие материалы (нержавейка, высокопрочные стали) дают больший возврат;

• чем больше радиус и меньше деформация, тем сильнее заметен возврат;

• чтобы получить, скажем, 90°, гнут на прессе под 91–95° (значение зависит от материала и всего технологического процесса).

Эти поправки закладываются либо в программу ЧПУ, либо в карту настройки пресса.

6. Работать в пределах допусков и не пытаться «выжать максимум»

Если деталь по проекту требует формы, близкой к предельным возможностям материала (минимальный радиус, малое расстояние до отверстий, сложная многократная гибка), возрастает риск брака. Грамотный технолог:

• согласует с конструктором изменения (увеличение радиуса, перенос отверстий);

• заложит реальные допуски и учтёт технологические возможности;

• при необходимости предложит изменить конструкцию, чтобы она была технологичной.

В итоге качественный расчёт гибки — это сочетание: корректных формул, понимания радиуса и нейтрального слоя, учёта реального поведения материалов и возможностей оборудования. Только тогда допуски будут соблюдены, а погрешности — минимальны и предсказуемы.
