Разъемы для проводов и кабелей – как выбрать подходящий коннектор для любой задачи

Разъемы для проводов и кабелей окружают нас повсюду. Дома, в офисе, на производстве или в студии звукозаписи – везде есть устройства, которые нужно подключать. И каждый раз встает вопрос: а тот ли коннектор я выбрал? Вроде бы и подходит, но контакт ненадежный. Или сигнал теряется. Или просто физически не состыковывается.

Знакомо? Тогда этот текст для вас. Мы собрали основные типы разъемов, объяснили, чем они отличаются и где применяются. Если вам нужен полный список всех вариантов, загляните в каталог разъемов – там собраны почти все существующие коннекторы с характеристиками. А мы пока пройдемся по самым важным группам.

Аудиоразъемы: от джека до XLR

Аудиоконнекторы – это, наверное, самая узнаваемая группа. С них начинается знакомство с миром кабелей у большинства людей.

Самый массовый – это TRS и TS, он же джек. Бывает на 6,3 мм (инструментальный) и на 3,5 мм (тот самый, что в наушниках). Передача аналогового сигнала, простая конструкция, но контакт может ослабевать со временем. Для домашней техники, гитар или микрофонов – отличный вариант.

Профессиональная сцена – это XLR. Три контакта, блокировка от случайного выдергивания, балансное подключение. Микрофоны, мониторы, световое оборудование – всё держится на XLR. Сигнал проходит без помех даже на длинных кабелях.

В студии звукозаписи как-то принесли новый микрофон с XLR-разъемом. Подключили, а звук гудит. Проверили – контакты оказались позолоченными, но сам коннектор был дешевым. Поменяли на нейтральный XLR – и всё встало на место. Разница в качестве сборки слышна сразу.

Есть еще RCA (тюльпаны) – два канала, небалансный сигнал. Встраиваемая техника, старые усилители, недорогие колонки. Просто, доступно, но для серьезного звука не годится.

Коаксиальные разъемы: телевидение и связь

Коаксиальный кабель передает высокочастотный сигнал. Самый популярный представитель – BNC. Используется в видеонаблюдении, телекоммуникациях, старых компьютерных сетях. Фиксация поворотом – быстро, надежно, контакт плотный.

Бытовой вариант – F-разъем. Он же – антенный вход на телевизоре. Дешевый, простой, но для профессиональных задач не подходит: большие потери на высоких частотах.

Для измерительного оборудования и радиочастотных трасс есть N-тип. Крупный коннектор, резьбовое соединение, герметичность. Работает на частотах до нескольких гигагерц.

Коаксиальные многоканальные и триаксиальные

Здесь уже начинается профессиональная специфика. Многоканальные коаксиальные разъемы объединяют несколько коаксиальных линий в одном корпусе. Экономия пространства – главный плюс. Используются в трансляционном оборудовании, стойках связи, там, где счет идет на десятки каналов.

Триаксиальные разъемы – это три слоя экранирования. Центральная жила, внутренний экран, внешний экран. Плюс отдельный проводник для питания или управления. В основном применяются в камерах высокого разрешения, медицинском оборудовании, авионике. Передают сигнал с минимальными потерями даже в условиях сильных помех.

Разъемы для данных и управления

Современный мир держится на передаче данных. И коннекторов для этого – десятки видов.

Ethernet – RJ45. Знакомый каждому, кто подключал интернет. Восемь контактов, витая пара, скорость до 10 Гбит/с и выше. Есть экранированные версии для промышленности.

RS-232 и RS-485 – D-Sub разъемы (обычно 9 или 25 контактов). Используются в промышленной автоматике, системах управления станками, платежных терминалах. Медленные, но надежные интерфейсы.

USB тоже относится сюда. Type-A, Type-B, Type-C, Micro, Mini – их уже не сосчитать. Каждый год появляется что-то новое.

Недавно заменяли контроллер в старом станке. Все интерфейсы – RS-485, а новый модуль только с USB. Пришлось искать переходник с гальванической развязкой, чтобы не сжечь порт. Сделали, заработало. С тех пор всегда проверяем совместимость до покупки.

Силовые разъемы

Сила тока и напряжение – это отдельная история. Для питания используют коннекторы с толстыми контактами, рассчитанными на нагрев и длительную нагрузку.

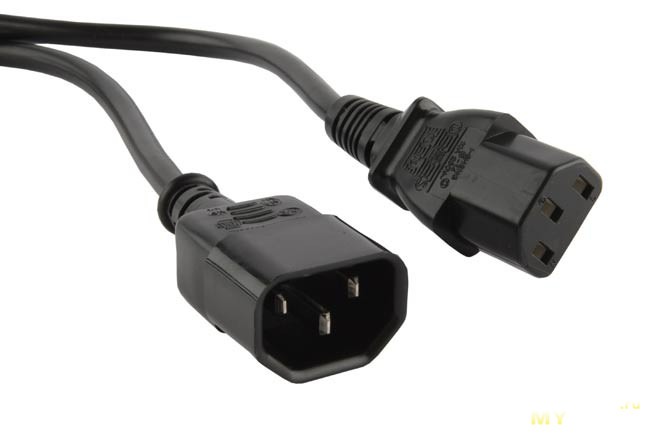

Самый известный – IEC C13/C14 (такой шнур питания у компьютеров и блоков питания). Есть также C19/C20 для более мощных устройств – они крупнее, выдерживают до 16–20 А.

В автомобилях, электротранспорте и тяжелом оборудовании – Anderson Powerpole. Двухполюсные, с защитой от неправильной полярности, допускают ток до 100 А и больше.

Для аккумуляторов и ИБП часто используют клеммные колодки или винтовые зажимы. Надежно, но без инструмента не подключишь.

Мультимедийные разъемы

HDMI, DisplayPort, DVI – это уже связка видео и звука. Здесь главное – пропускная способность и поддержка разрешений.

HDMI – лидер в бытовой технике. Телевизоры, проекторы, игровые приставки. Версии отличаются скоростью, поддержкой HDR и Ethernet.

DisplayPort чаще встречается в компьютерных мониторах, особенно игровых и профессиональных. Поддерживает высокую частоту обновления, массивные разрешения.

DVI уже уходит, но еще встречается на старых мониторах и проекторах. Бывает аналоговый, цифровой и совмещенный.

Мультипиновые разъемы

Это коннекторы с большим количеством контактов – от 10 до 100 и более. Применяются в авионике, военной технике, медицинском оборудовании, где нужно передать множество сигналов по одному кабелю.

Пример – MIL-DTL-38999, стандарт для оборонной и аэрокосмической промышленности. Герметичные, вибростойкие, с байонетным или резьбовым замком. Дорогие, но без них никак.

В более простой технике используют D-Sub с большим числом контактов (HD44, HD62) или прямоугольные разъемы типа IDC для шлейфов.

Гибридно-оптические разъемы

Сочетают в себе медные контакты для электропитания и оптоволоконные – для данных.

Используются в базовых станциях связи, системах видеонаблюдения с удаленными камерами, в промышленных сетях. Основной плюс – экономия места и упрощение монтажа. Вместо двух кабелей (силовой и оптический) – один.

Например, разъемы серии Hybrid от разных производителей позволяют передавать до 10 А тока и до 100 Гбит/с данных по одному интерфейсу. Удобно, но дорого и требует специального инструмента для обжима.

Промышленные разъемы

Здесь требования жесткие: пыль, влага, вибрация, перепады температур.

Стандарт M8 и M12 – самые популярные в автоматизации. Круглые, резьбовые, с защитой IP67 и выше. Используются для датчиков, приводов, контроллеров.

Есть еще прямоугольные промышленные коннекторы, например, Harting Han. У них модульная конструкция – можно собрать нужную комбинацию сигналов, питания и оптики.

Для тяжелых условий – разъемы с усиленной изоляцией, металлическим корпусом, двойным уплотнением.

Разъемы для блоков питания и аккумуляторов

Тут два лагеря: встроенные в оборудование и съемные.

В блоках питания – те же IEC, клеммники или специализированные разъемы с фиксацией.

Для аккумуляторов – XT60, XT90, EC5. Особенно популярны в моделизме, дронах, электросамокатах. Рассчитаны на высокие токи, имеют защиту от искрения.

Также встречаются батарейные разъемы типа PP (Powerpole) и различные варианты «крокодилов» для временных подключений.

Комплектующие и аксессуары

Отдельно стоит упомянуть то, без чего разъемы не работают: кабели, переходники, розетки, вилки, заглушки, защитные колпачки, контактные колодки.

Качество аксессуаров часто определяет надежность всей системы. Дешевый китайский переходник может свести на нет все преимущества дорогого кабеля.

Сюда же – инструмент для обжима, припои, флюсы, изолента, термоусадка.

Как выбрать разъем под свою задачу

Вот короткий алгоритм.

Сначала определите: сигнал или питание? Для питания важен ток и напряжение, для сигнала – частота и чувствительность к помехам.

Потом – условия работы. Дома, в студии или на улице. Есть вибрация? Будет влага? Нужна ли герметичность?

И последнее – совместимость. Какая розетка на устройстве? Какой кабель уже есть?

У нас был случай: заказали импортные камеры с нестандартным разъемом. А у системы стояли BNC. Пришлось заказывать переходники под заказ, терять время и деньги. Теперь всегда сначала смотрим на тип коннектора в спецификации.

Быстрый ориентир по типам разъемов

Назначение	Типы коннекторов	Где используют
Аудио	TRS, XLR, RCA	Наушники, микрофоны, усилители
Видео	BNC, F-тип, RCA	Телевидение, видеонаблюдение
Данные	RJ45, USB, D-Sub	Сети, периферия, автоматика
Питание	IEC, Anderson, XT60	Блоки питания, электротранспорт
Промышленность	M12, Harting, MIL	Станки, датчики, автоматизация
Оптика и гибриды	Hybrid, LC, SC	Связь, высокоскоростные сети

Таблица – это только ориентир. В каждой группе есть десятки подвидов, с разными размерами, количеством контактов, фиксацией.

Но если вы знаете, что вам нужно передавать, на какое расстояние и в какой среде – выбрать нужный коннектор становится просто.

Ошибки бывают, и это нормально. Лучший способ – проверить физически: взять образец, попробовать подключить, посмотреть на зазор.

И помните: разъем – это слабое место любой цепи. Именно там чаще всего теряется сигнал или возникает нагрев. Не экономьте на коннекторах там, где это критично.

Частые вопросы о разъемах для проводов и кабелей

Почему один и тот же разъем выглядит по-разному у разных производителей?

Геометрия контактов, материал изоляции, способ фиксации могут различаться. Производители иногда модифицируют стандартные конструкции для удешевления или улучшения характеристик. Поэтому XLR от Neutrik и XLR от неизвестного бренда – не всегда взаимозаменяемы по качеству соединения.

Можно ли соединить медный разъем с позолоченным?

Да, но возможна гальваническая коррозия при попадании влаги. Разные металлы в контакте – не смертельно, но для улицы или влажных помещений лучше использовать коннекторы из одного материала.

Что делать, если разъем плохо фиксируется в гнезде?

Чаще всего проблема в износе внутренних пружинящих контактов. Можно аккуратно поджать их тонким инструментом, но лучше заменить разъем на новый. В профессиональной технике это делают раз в несколько лет при интенсивной эксплуатации.

Как понять, что разъем перегревается?

Потемнение пластика, запах нагретой изоляции, уменьшение силы тока в цепи. Перегрев возникает при плохом контакте или превышении максимального тока. Снимите нагрузку, проверьте затяжку и очистите контакты – это часто помогает.

Правильно подобранный коннектор – это полдела. Важнее монтаж. Даже хороший разъем потеряет надежность, если плохо обжат или запаян.

Удачного выбора и надежных соединений.
