Монтаж телекоммуникационных шкафов и серверных стоек: требования и нормы

Телекоммуникационный шкаф — это точка, где сходятся десятки и сотни кабельных линий, размещается активное сетевое оборудование и выполняется коммутация. От того, насколько правильно выполнен монтаж телекоммуникационного шкафа, зависит работоспособность всей кабельной инфраструктуры. Неудачное расположение, слабая вентиляция или неправильный кабельный ввод создают проблемы, которые потом приходится решать в авральном режиме.

В этом материале рассмотрим требования к установке шкафов и стоек, которые формировались годами на основе стандартов и практического опыта. Квалифицированный монтаж систем скс всегда начинается с правильной организации коммутационного узла — именно он задает качество и удобство обслуживания всей сети.

Шкаф или стойка: в чем разница и что выбрать

На практике часто путают два типа конструкций. Разница между ними принципиальна.

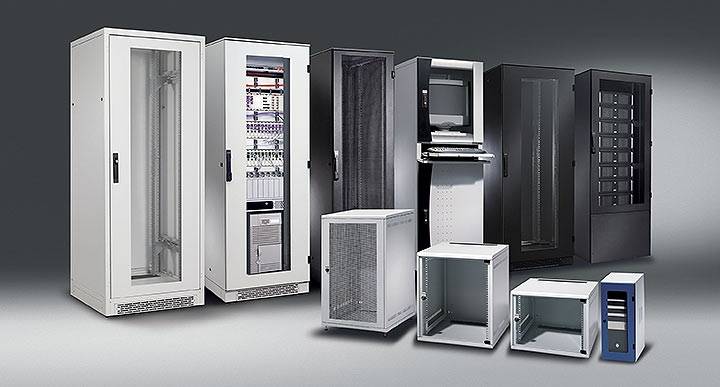

Телекоммуникационный шкаф — закрытая конструкция с дверцами, боковыми стенками и верхней крышкой. Защищает оборудование от пыли, случайного доступа и механических повреждений. Бывает напольным (от 22U до 47U) и настенным (от 6U до 18U). Настенные шкафы крепят к стене для экономии места — подходят для небольших серверных и кроссовых.

Серверная стойка — открытая рамная конструкция без стенок и дверей. Обеспечивает максимальный доступ к оборудованию со всех сторон и лучшую вентиляцию. Применяют в выделенных серверных помещениях, где физический доступ уже ограничен.

Как выбрать размер

Размер шкафа измеряется в юнитах (U). Один юнит — 44.45 мм высоты. Стандартная ширина — 19 дюймов (482.6 мм) для монтажа оборудования. Глубина варьируется от 450 мм (для настенных) до 1000-1200 мм (для серверных стоек с глубокими серверами).

Правило подбора: посчитайте суммарную высоту всего оборудования в юнитах и добавьте 30-40% запаса. Типичная комплектация шкафа для офиса на 50 мест:

• Патч-панели 24 порта — 4 шт. по 1U = 4U
• Кабельные органайзеры — 4 шт. по 1U = 4U
• Коммутаторы 48 портов — 2 шт. по 1U = 2U
• Источник бесперебойного питания — 2U
• Полка для мелкого оборудования — 1U
• Блок розеток — 1U

Итого: 14U оборудования. С запасом 40% нужен шкаф на 22U минимум. Для серверных помещений с перспективой роста берут стойки на 42U или 47U.

Требования к помещению

Монтаж шкафов СКС требует подготовленного помещения. Стандарты TIA-569 и ГОСТ Р 53246-2008 описывают требования к кроссовым и серверным.

Площадь и доступ

Перед фронтальной стороной шкафа должно быть свободное пространство не менее 1000 мм для обслуживания. Если шкаф позволяет доступ сзади (а он должен), то и за задней стенкой нужно минимум 600 мм. Для открытых стоек обеспечивают доступ со всех четырех сторон.

Дверь в помещение должна быть не уже 900 мм — чтобы можно было занести шкаф. Простой момент, который иногда упускают, а потом приходится разбирать конструкцию в коридоре.

Климат

Температура в серверной — от 18 до 27 градусов по рекомендациям ASHRAE. Оптимум — 22-24 градуса. Влажность — 40-60%. Для поддержания этих параметров устанавливают кондиционер с достаточной холодопроизводительностью.

Расчет тепловыделения: каждый коммутатор выделяет 50-150 Вт, сервер — 300-800 Вт, ИБП — 100-300 Вт. Суммируйте мощность всего оборудования и подбирайте кондиционер с запасом 20-30%.

Электроснабжение

В серверную заводят отдельную электрическую линию от щитка, защищенную автоматическим выключателем и УЗО. Для критичного оборудования предусматривают два независимых ввода и ИБП. Розетки в шкафу — только с заземляющим контактом.

Установка напольного шкафа

Напольный телекоммуникационный шкаф устанавливают на ровное основание. Пол должен выдерживать нагрузку: пустой шкаф 42U весит 80-120 кг, с оборудованием — до 300-500 кг. Если пол фальшпол — проверяют его несущую способность по паспорту.

Крепление к полу

Шкаф обязательно крепят к полу анкерными болтами через штатные отверстия в основании. Это требование безопасности — при сейсмических нагрузках или случайном ударе незакрепленный шкаф может опрокинуться. Для крепления к бетонному полу используют анкеры M10 или M12 длиной не менее 80 мм.

Шкаф выставляют по уровню с помощью регулируемых опор. Перекос недопустим — в наклоненном шкафу оборудование может смещаться, а дверцы перестают нормально закрываться.

Выравнивание и сборка

После установки на место монтируют внутренние направляющие (монтажные профили), полки и органайзеры. Профили выравнивают так, чтобы оборудование входило без перекоса и фиксировалось штатными винтами. Для тяжелого оборудования (серверы, ИБП) используют рельсовые направляющие, позволяющие выдвигать устройство вперед для обслуживания.

Установка настенного шкафа

Настенные шкафы применяют в небольших кроссовых, где нет места для напольной конструкции. Монтаж стойки СКС настенного типа имеет свои особенности.

Стена должна быть капитальной — кирпич, бетон, газобетон. Гипсокартонные перегородки не подходят: шкаф 12U с оборудованием весит 40-60 кг, гипсокартон такую нагрузку не выдержит. Если другого варианта нет, за гипсокартоном устанавливают закладную из фанеры или металлического профиля, закрепленную к несущей стене.

Крепление выполняют анкерными болтами диаметром не менее 10 мм. Количество точек крепления — минимум 4, для тяжелых шкафов — 6. Нижний край шкафа располагают на высоте 1200-1400 мм от пола, чтобы обеспечить удобный доступ к оборудованию.

Организация кабельного ввода

Кабели заводят в шкаф через специальные вводы — кабельные сальники, щеточные заглушки или открытые проемы с гребенками. Расположение ввода зависит от того, откуда приходят кабельные трассы.

Верхний ввод

Самый распространенный вариант для офисов с подвесными потолками. Кабели опускаются сверху через отверстия в крышке шкафа. В крышке вырезают проем и закрывают его щеточной заглушкой, которая пропускает кабели, но защищает от пыли.

Нижний ввод

Применяют при прокладке по фальшполу или в кабельных каналах вдоль стены. Кабели заходят через основание шкафа. Этот вариант удобнее для организации кабелей внутри — они поднимаются снизу вверх к патч-панелям естественным путем.

Внутренняя организация кабелей

Внутри шкафа кабели укладывают в вертикальные и горизонтальные органайзеры. Горизонтальные органайзеры устанавливают между каждой патч-панелью и коммутатором — они фиксируют патч-корды и не дают им провисать. Вертикальные органайзеры крепят по бокам монтажных профилей для укладки кабелей при переходе между уровнями.

Хорошая практика — разделять входящие кабели (от рабочих мест) и патч-корды. Входящие кабели ведут по одной стороне шкафа, патч-корды — по другой. Это упрощает обслуживание и уменьшает путаницу.

Заземление

Заземление телекоммуникационного шкафа — обязательное требование, которое нередко игнорируют. Корпус шкафа подключают к шине заземления медным проводом сечением не менее 6 мм2. Если в шкафу установлено экранированное оборудование (STP-панели, экранированные коммутаторы), заземление становится критически важным — без него экран не работает, а наводки только усиливаются.

Монтаж сетевого оборудования в шкафу также требует заземления каждого устройства через штатные контакты на корпусе. Шина заземления должна быть подключена к главной заземляющей шине здания по кратчайшему пути.

Вентиляция и охлаждение

Телекоммуникационное оборудование выделяет тепло. В закрытом шкафу без вентиляции температура быстро поднимается выше допустимых значений. Решения по охлаждению зависят от тепловой нагрузки.

• Перфорированные двери. Передняя и задняя дверь с перфорацией 60-80% обеспечивают естественную циркуляцию воздуха. Подходит для шкафов с общей тепловой нагрузкой до 1-2 кВт.
• Вентиляторные панели. Устанавливают в крышку шкафа. Два-четыре вентилятора создают принудительный поток: холодный воздух поступает через переднюю дверь, нагретый выходит через крышку. Справляются с нагрузкой до 3-4 кВт.
• Кондиционер шкафного типа. Для высоконагруженных шкафов с тепловыделением свыше 4 кВт. Навешивается на боковую стенку или встраивается в заднюю дверь.

В шкафу устанавливают датчик температуры, подключенный к системе мониторинга. Критический порог — 35 градусов. При его достижении администратор получает оповещение и принимает меры: включает дополнительное охлаждение, снижает нагрузку или проверяет работу вентиляции.

Документация и маркировка

После завершения монтажа составляют схему расположения оборудования в шкафу — так называемую «схему заполнения». На ней указывают, какое устройство занимает какие юниты, какие порты патч-панели к каким розеткам подключены.

Схему распечатывают и крепят внутри шкафа на дверце или боковой стенке. Каждый патч-корд маркируют с обоих концов. Цветовая маркировка упрощает навигацию: например, синие патч-корды — данные, желтые — телефония, красные — управление.

Грамотно собранный и задокументированный шкаф — это рабочее место сетевого инженера. Любой специалист, впервые открывший дверцу, должен за пару минут разобраться, что куда подключено. Если для этого нужно полчаса и фонарик — значит, монтаж был выполнен без должного внимания к организации и маркировке.
