Гофрированные трубы для скрытой прокладки кабеля: особенности

При скрытой прокладке электропроводки в стенах, полу или потолке прямое размещение кабеля в штробе без дополнительной защиты недопустимо согласно нормам электробезопасности, поскольку это затрудняет последующую замену провода и повышает риск его повреждения при отделочных работах. Для решения этой задачи применяются гофрированные трубы, входящие в широкий перечень решений, объединяемых понятием кабеленесущие системы для прокладки кабеля. Рассмотрим подробно особенности этого материала и правила его монтажа.

Для чего нужна гофрированная труба

Основная функция гофротрубы — защита кабеля от механических повреждений при заливке штробы штукатуркой или бетоном, а также обеспечение возможности замены проводки без вскрытия стен в случае повреждения кабеля или необходимости модернизации сети.

Виды гофрированных труб

• ПВХ-гофра — наиболее распространённый и доступный вариант для жилых помещений;
• Гофра из полиэтилена низкого давления — применяется при прокладке в грунте;
• Металлическая гофра (металлорукав) — используется там, где важна повышенная механическая защита;

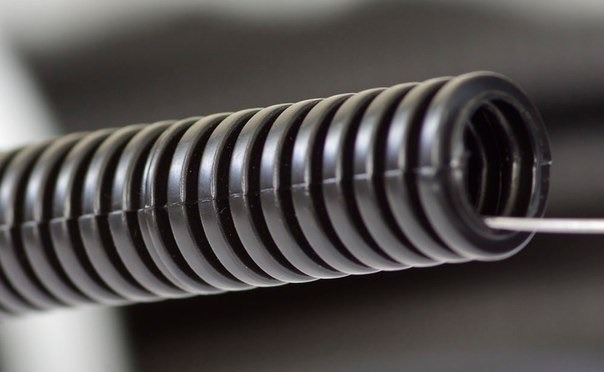

• Гофра с зондом — оснащена протяжкой для удобства последующей затяжки кабеля.

Диаметр гофротрубы и его выбор

Диаметр подбирается с учётом суммарного сечения прокладываемых внутри проводов и должен обеспечивать заполнение трубы не более чем на 40% от её внутреннего объёма, что облегчает протяжку кабеля и предотвращает перегрев проводки при эксплуатации.

Особенности монтажа гофрированных труб в штробе

Труба укладывается в предварительно подготовленную штробу и фиксируется специальными хомутами или алебастровыми «маячками» с определённым шагом, после чего штроба заделывается штукатурным раствором. Важно избегать резких перегибов трубы, поскольку это затрудняет последующую протяжку или замену кабеля.

Требования норм при использовании гофры

Согласно действующим правилам устройства электроустановок, скрытая прокладка кабеля без дополнительной защитной оболочки в большинстве случаев не допускается, поэтому применение гофрированной трубы или аналогичной защиты является не только рекомендацией, но и требованием нормативной документации при монтаже электропроводки.

Частые ошибки при монтаже гофротрубы

1. Слишком плотное заполнение трубы кабелями без запаса;
2. Резкие перегибы трассы, затрудняющие протяжку проводов;
3. Недостаточная фиксация трубы в штробе перед заделкой раствором;
4. Использование гофры несоответствующего диаметра для планируемого кабеля.

Итог

Гофрированная труба — обязательный элемент при скрытой прокладке электропроводки, обеспечивающий защиту кабеля и возможность его последующей замены без демонтажа отделки. Правильный выбор диаметра и соблюдение технологии монтажа гарантируют надёжность и безопасность всей системы электроснабжения.
