Автоматы ввода резерва — как работает оборудование для бесперебойного питания объектов

19.05.2026

Перебои с электричеством редко происходят вовремя. Особенно это чувствуется на объектах, где остановка оборудования даже на несколько минут приводит к потерям. Производственные линии встают, серверы отключаются, насосы перестают поддерживать давление. В такой ситуации автоматы ввода резерва становятся не просто дополнительным элементом сети, а вполне рабочим способом сохранить питание без ручного вмешательства. Подобные решения подробно представлены на сайте https://specelectroagregat.ru/, где используется оборудование для промышленных и коммерческих объектов разного уровня нагрузки.

Как устроены автоматы ввода резерва и зачем они нужны

Автомат ввода резерва или АВР переключает питание с основной линии на резервную, если напряжение пропадает или выходит за допустимые пределы. Процесс происходит автоматически. Оператору не приходится вручную запускать систему или искать источник проблемы. Для части объектов это критично, особенно ночью или в выходные.

Система следит за параметрами сети постоянно. Когда напряжение исчезает, устройство подает сигнал на переключение. Резервным источником может быть генератор, вторая линия питания или аккумуляторный комплекс. После восстановления основной линии оборудование возвращает питание обратно.

Чаще всего АВР используют на таких объектах:

производственные цеха и склады;
медицинские учреждения;
серверные и дата-центры;
торговые комплексы;
насосные станции и системы водоснабжения;
частные дома с резервными генераторами;
строительные площадки.

Интересно, что в частных домах спрос на такие системы вырос довольно заметно. Люди раньше спокойно переносили отключения света пару часов. Сейчас без электричества быстро исчезает интернет, отопление, связь и даже вода в некоторых поселках.

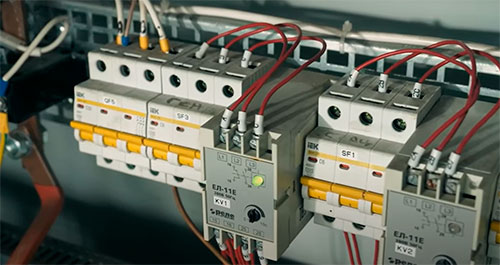

Сама схема может выглядеть относительно простой. Хотя при первом открытии шкафа АВР впечатление обычно другое. Контакторы, реле контроля фаз, автоматические выключатели, блоки управления. Визуально это напоминает промышленный щит, хотя логика работы достаточно понятная.

В небольшом автосервисе после первого отключения света владелец решил подключить резервный генератор вручную. Несколько месяцев схема работала нормально, пока зимой питание не пропало ночью. Компрессоры остановились, отопление отключилось, а утром пришлось размораживать систему. После этого установили полноценный АВР с автоматическим запуском генератора.

Какие схемы подключения встречаются чаще всего

Конкретная схема зависит от мощности объекта и количества источников питания. Для маленьких зданий обычно хватает двух вводов. Более крупные предприятия используют сложные системы с несколькими линиями и отдельными секциями нагрузки.

Наиболее распространены такие варианты:

АВР с двумя вводами без генератора;
схема с автоматическим запуском дизельного генератора;
системы с приоритетом основной линии;
схемы с секционированием нагрузки;
АВР с ручным режимом обслуживания;
комплексы с удаленным мониторингом.

Иногда пытаются сэкономить и собрать систему самостоятельно из отдельных компонентов. Это возможно. Но проблема обычно появляется не во время монтажа, а позже. Неправильно подобранная задержка переключения, слабый контактор или ошибки в настройке фазировки могут привести к ложным срабатываниям.

Есть еще момент, который часто недооценивают. Речь про качество генератора. Некоторые резервные станции дают нестабильное напряжение при запуске. АВР начинает видеть ошибку и бесконечно переключает линии. Со стороны кажется, будто неисправен сам автомат. Хотя проблема совсем в другом.

Для промышленных объектов важна и скорость переключения. Серверное оборудование выдерживает короткую паузу. Часть производственных линий уже нет. Поэтому иногда дополнительно ставят источники бесперебойного питания, чтобы перекрыть промежуток между отключением сети и запуском генератора.

Что влияет на надежность работы АВР

Хороший автомат ввода резерва не ограничивается только переключением контактов. Важно, насколько корректно система анализирует параметры сети и как быстро реагирует на изменения. Слишком чувствительная настройка приводит к постоянным переключениям. Слишком грубая — к запоздалой реакции.

При выборе оборудования обычно смотрят на несколько параметров:

допустимый ток нагрузки;
количество фаз;
скорость переключения;
совместимость с генераторами;
наличие защиты от короткого замыкания;
диапазон рабочих температур;
возможность удаленного контроля;
ресурс коммутационных элементов.

Кстати, про температуру вспоминают редко. Хотя шкаф АВР нередко ставят в неотапливаемых помещениях или на улице. В мороз дешевые компоненты начинают работать нестабильно. Особенно страдают дисплеи и релейные модули.

На одном складе система стабильно отключалась только зимой. Несколько недель искали ошибку в кабеле и автоматах. Причина оказалась неожиданной — внутри шкафа образовывался конденсат, из-за которого реле периодически срабатывало неправильно.

Есть еще человеческий фактор. После монтажа оборудование часто забывают проверять. Генератор стоит без обслуживания, аккумуляторы теряют емкость, контакты окисляются. Формально система есть, но в нужный момент она не запускается.

Частые вопросы об автоматах ввода резерва

Можно ли подключить АВР к старой электросети?

Да, но сначала желательно проверить состояние проводки и распределительного щита. Старые линии иногда не выдерживают дополнительную нагрузку при переключении. Особенно если сеть собиралась без запаса по мощности.

Почему АВР иногда переключается без отключения света?

Причиной могут быть скачки напряжения или кратковременное нарушение фазировки. Некоторые устройства реагируют даже на короткие отклонения параметров. В промышленной сети такое происходит чаще, чем кажется.

Нужен ли отдельный шкаф для автомата ввода резерва?

Для бытовых систем иногда используют компактные решения внутри основного щита. На объектах с высокой нагрузкой почти всегда устанавливают отдельный шкаф с системой защиты и вентиляцией.

Как часто нужно обслуживать систему АВР?

Проверку желательно проводить минимум два раза в год. Обычно тестируют переключение линий, запуск генератора, состояние контактов и работу защитных элементов. Если объект работает круглосуточно, интервалы обслуживания делают короче.

Автоматы ввода резерва давно перестали быть оборудованием только для крупных предприятий. Сейчас такие системы ставят в магазинах, мастерских, загородных домах и небольших офисах. Когда питание исчезает внезапно, разница между ручным переключением и автоматической системой ощущается почти сразу.
