Промышленные предприятия Кузбасса — угольные разрезы, металлургические заводы, машиностроительные цеха — ежегодно закупают тысячи единиц режущего инструмента. Сменные твердосплавные пластины занимают в этих закупках особое место: от правильного выбора зависит и производительность оборудования, и себестоимость обработки детали.
Эта статья написана не для технологов, а для специалистов по снабжению, которым нужно понимать, что именно они заказывают и на что обращать внимание при выборе поставщика.

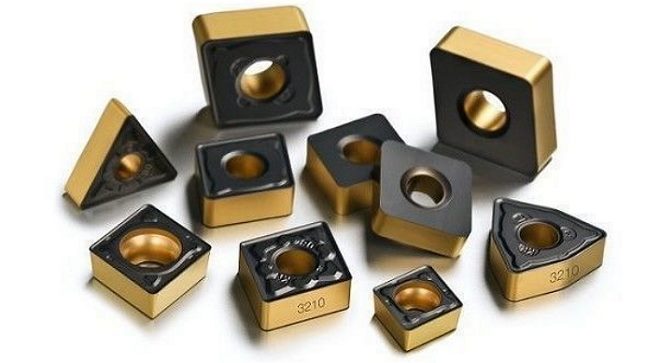

Сменная пластина — это режущий элемент токарного, фрезерного или расточного инструмента, который фиксируется в державке механическим способом. В отличие от напайного инструмента, где режущий элемент припаян намертво, сменную пластину можно повернуть на следующую режущую кромку или полностью заменить за 1–2 минуты без снятия державки со станка.
Основа материала — карбид вольфрама (WC) с кобальтовым связующим. Именно сочетание твёрдости карбида и вязкости кобальта даёт пластине способность работать на высоких скоростях резания — от 80 до 400 м/мин в зависимости от обрабатываемого материала и марки сплава.
Международная классификация ISO разделяет пластины на группы применения по обрабатываемому материалу:
Внутри каждой группы цифровой индекс (например, P10, P30, P50) показывает баланс между твёрдостью и вязкостью: чем меньше число, тем тверже и хрупче пластина, чем больше — тем вязче и устойчивее к ударным нагрузкам. P10 используют для чистовой обработки на стабильных режимах, P50 — для прерывистого резания с ударами.
Геометрия пластины. Форма пластины в плане (квадрат, треугольник, ромб, круг) определяет угол в плане резца и количество режущих кромок. Ромбические пластины с углом 55° (тип D) имеют 2 рабочие кромки, квадратные (тип S) — 8 кромок. Больше кромок — ниже стоимость одной кромки при одинаковой цене пластины.
Покрытие. Современные пластины выпускаются с CVD- или PVD-покрытиями толщиной 3–20 мкм. CVD-покрытие (химическое осаждение) даёт высокую износостойкость при высоких скоростях, PVD (физическое осаждение) — лучшую остроту кромки и устойчивость к выкрашиванию. При закупке уточняйте тип покрытия, а не только марку сплава.
Производитель. На российском рынке работают как зарубежные производители — Sandvik Coromant, Mitsubishi Materials, Kyocera, Tungaloy, Kennametal, Seco — так и отечественные заводы. Зарубежные пластины, как правило, обеспечивают более стабильный ресурс кромки и более точную геометрию, что критично при серийном производстве с жёсткими допусками.
Соответствие державке. Пластина подбирается под конкретную державку. Убедитесь, что в заказе указан полный ISO-код пластины (например, CNMG 120408) и что он совпадает с обозначением в карте настройки станка или в спецификации технолога. Ошибка в одном символе кода означает геометрически несовместимую пластину.
При выборе поставщика режущего инструмента важны три вещи: наличие сертификатов соответствия на продукцию, возможность подбора по ISO-коду и наличие складского остатка (а не работа только под заказ с длительным сроком поставки).
Для серийных закупок удобно работать с интернет-магазинами, специализирующимися именно на режущем инструменте — там можно найти нужную позицию по ISO-обозначению, сравнить производителей и оформить заказ без промежуточных переговоров. Например, на stistore.ru в разделе твердосплавных пластин представлен широкий ассортимент от ведущих производителей с подбором по типоразмеру и марке сплава — это ускоряет процесс при работе с несколькими типоразмерами одновременно.
Закупка только по цене. Более дешёвая пластина с ресурсом 20 минут обходится дороже, чем пластина за двойную цену с ресурсом 60 минут — особенно если учесть время на замену инструмента и потери на брак в начале новой кромки.
Игнорирование условий хранения. Твердосплавные пластины чувствительны к механическим ударам. Хранение навалом в ящике приводит к микровыкрашиванию кромок ещё до начала работы. Пластины должны храниться в оригинальной упаковке.
Отсутствие страхового запаса. Для инструмента, который используется ежедневно, рекомендуется поддерживать страховой запас на 2–4 недели работы. Это особенно важно для позиций с длительным сроком поставки от производителя.
Сменные твердосплавные пластины — расходный инструмент с прямым влиянием на производительность и себестоимость обработки. Снабженцу достаточно знать три параметра для грамотного заказа: ISO-группу применения, полный код геометрии пластины и требования технолога к производителю. Правильно выстроенная система закупок режущего инструмента позволяет снизить простои оборудования и сократить складские расходы без потери качества обработки.
