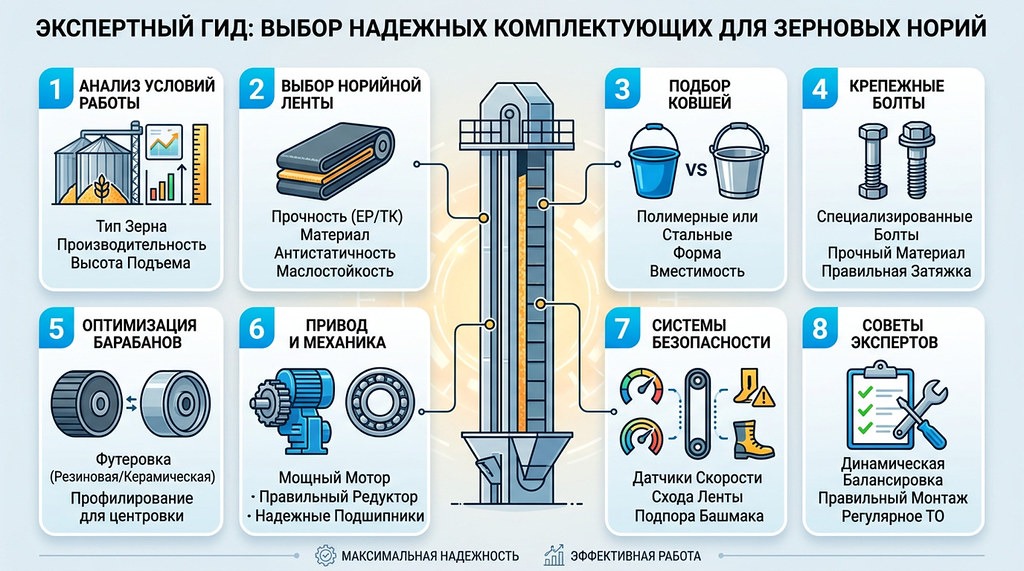

Как выбрать надежные комплектующие для зерновых норий

Выбор надежных комплектующих для зерновых норий (ковшовых элеваторов) — это критическая задача, от которой напрямую зависит коэффициент технической готовности всего элеваторного комплекса. Чтобы правильно подобрать детали, например, изучив ассортимент на https://zernotok22.ru/katalog-zapchastej/zapchasti-dlya-norii, необходимо учитывать физико-механические свойства зерна, требуемую производительность (т/ч), высоту подъема и условия эксплуатации (запыленность, взрывоопасность, влажность).

Почему правильный подбор деталей определяет рентабельность элеватора?

Правильный подбор комплектующих минимизирует риск внезапных простоев в пик сезона и снижает совокупную стоимость владения (TCO) оборудованием за счет увеличения межремонтных интервалов. Эксперты подчеркивают, что использование низкокачественных запчастей ведет к лавинообразному износу сопряженных узлов: например, некачественные болты могут привести к отрыву ковшей, что повлечет за собой разрыв ленты и повреждение приводного барабана.

В условиях промышленного производства зерна любая остановка нории на 1 час может стоить предприятию миллионы рублей убытков из-за простоя логистических цепочек и перегрузочных терминалов. Качественные комплектующие от таких брендов, как Buhler, Cimbria или Maxi-Lift, проектируются с учетом динамических нагрузок и абразивного воздействия зерновой массы. Инвестиции в износостойкую футеровку и усиленные норийные ленты окупаются уже в первый год эксплуатации за счет экономии на электроэнергии (снижение трения) и отсутствии брака (травмирования зерна).

Как выбрать норийную ленту: на какие технические параметры смотреть в первую очередь?

Для выбора надежной норийной ленты необходимо в первую очередь оценить ее разрывное усилие (Н/мм) и тип каркаса, которые должны соответствовать расчетному натяжению при полной загрузке нории. Оптимальным выбором для зерновых элеваторов являются многопрокладочные ленты на основе синтетических тканей (EP или ТК), обладающие минимальным относительным удлинением и высокой адгезией между слоями.

При подборе следует обращать внимание на количество прокладок (обычно от 3 до 8) и толщину обкладок. Зерновая пыль и масла, содержащиеся в подсолнечнике или рапсе, могут разрушать стандартную резину, поэтому важно выбирать маслостойкие исполнения (маркировки MOR или SOR). Кроме того, лента должна иметь антистатическое покрытие для предотвращения накопления зарядов статического электричества, что является базовым требованием промышленной безопасности на взрывопожароопасных объектах хранения зерна.

В чем разница между лентами на основе тканей БКНЛ-65 и ТК-200?

Ленты на основе ткани БКНЛ-65 (бельтинг комбинированный с лавсаном) предназначены для легких условий эксплуатации, тогда как ткани серии ТК (полиамид) и EP (полиэфир/полиамид) используются в высоконагруженных нориях. Ткань ТК-200 обладает в три раза большей прочностью на один слой по сравнению с БКНЛ-65, что позволяет использовать меньшее количество прокладок при сохранении общей прочности тягового элемента.

Использование БКНЛ-65 целесообразно лишь на малых фермерских нориях с высотой подъема до 10-15 метров. Для крупных элеваторов и портовых терминалов стандартом являются ленты EP или ТК, так как они имеют значительно меньшую деформацию под нагрузкой. Это избавляет механиков от необходимости частой перетяжки ленты и исключает риск ее проскальзывания на приводном барабане из-за чрезмерного удлинения.

Как рассчитать необходимое количество прокладок и разрывное усилие для высокой нории?

Расчет количества прокладок и разрывного усилия базируется на суммарном натяжении, которое складывается из веса ленты, веса ковшей с зерном и динамического сопротивления в башмаке. Запас прочности (коэффициент безопасности) для элеваторных лент должен составлять не менее 10:1 по отношению к максимальной рабочей нагрузке.

При проектировании высокой нории (свыше 30 метров) важно учитывать массу самой ленты, которая может составлять несколько тонн. Если разрывное усилие подобрано неверно, нижние слои ленты в районе головки нории могут начать разрушаться под собственным весом конструкции. Ниже приведена таблица ориентировочного выбора прочности ленты в зависимости от производительности.

Производительность (т/ч)	Рекомендуемое разрывное усилие (Н/мм)	Тип ткани (пример)
20 — 50	400 — 630	EP 630/3 (3 прокладки)
100 — 175	800 — 1000	EP 1000/4 (4 прокладки)
250 — 500	1250 — 2000	EP 1600/5 или металлический корд

Почему маслостойкость и антистатические свойства — это не маркетинговый ход, а необходимость?

Маслостойкость (маркировка MOR/G) критична при работе с масличными культурами, так как растительные жиры вызывают разбухание обычной резины, что ведет к расслоению ленты и вырыванию ковшей. Антистатические свойства (сопротивление по стандарту ISO 284) необходимы для мгновенного отвода статического заряда в заземленный контур оборудования, исключая риск искрообразования.

Взрыв зерновой пыли в замкнутом пространстве нории — одна из самых частых причин разрушения элеваторов. Если лента не обладает антистатическими свойствами, трение ковшей о воздух и ленты о барабаны создает потенциал в десятки тысяч вольт. Использование специализированных лент Fenner Dunlop или ContiTech с соответствующими сертификатами ATEX является обязательным условием для получения разрешения на эксплуатацию опасного производственного объекта.

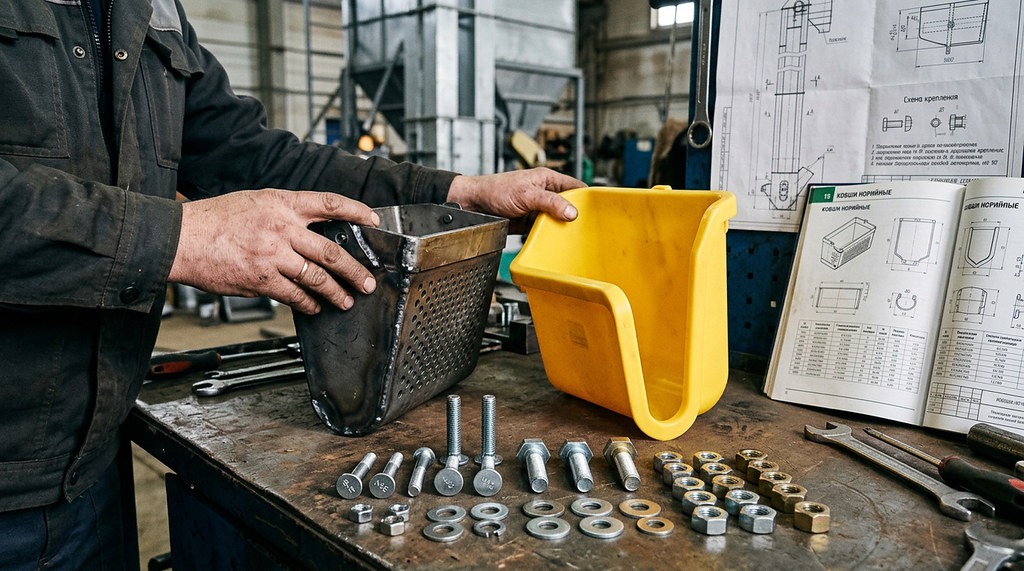

Какие норийные ковши лучше: полимерные или металлические?

Выбор между полимерными и металлическими ковшами зависит от абразивности продукта, требований к травмированию зерна и весовых ограничений тягового элемента. Для большинства современных зерновых элеваторов предпочтительны полимерные ковши из полиэтилена высокой плотности (HDPE) или нейлона, так как они легче, эластичнее и не подвержены коррозии.

Полимерные ковши снижают нагрузку на норийную ленту и подшипники за счет малого веса, что позволяет экономить до 15-20% электроэнергии. В случае попадания постороннего предмета в башмак, пластиковый ковш деформируется или разрушается, не вызывая критического повреждения или обрыва ленты, в то время как стальной ковш может «зажевать» ленту, вызвав серьезную аварию. Однако в условиях работы с горячими или сверхабразивными продуктами металлические ковши остаются незаменимыми.

Какие преимущества дают полиуретановые ковши при работе с влажным и тяжелым зерном?

Полиуретановые ковши обладают исключительной износостойкостью и «эффектом памяти», что позволяет им возвращать форму после деформации, а их гладкая поверхность препятствует налипанию влажного зерна. Это особенно важно при работе с кукурузой или пшеницей повышенной влажности, где забивание ковшей ведет к резкому падению производительности нории.

Ковши из полиуретана служат в 3-5 раз дольше, чем ковши из HDPE, и в 2 раза дольше стальных при работе с абразивным материалом. Благодаря высокой эластичности кромка полиуретанового ковша мягко взаимодействует с зерном, значительно снижая процент дробления (микротрещин), что критически важно для семенных заводов. Инвестиция в полиуретан от таких производителей, как Tapco, оправдана на стратегических узлах с высокой интенсивностью эксплуатации.

Когда стоит выбрать цельнотянутые стальные ковши повышенной прочности?

Цельнотянутые стальные ковши (без сварных швов) следует выбирать для работы с тяжелыми, твердыми продуктами (например, зернобобовые, гранулы шрота) или при необходимости работы в условиях крайне низких температур, где пластик может стать хрупким. Отсутствие швов гарантирует равномерную прочность всей конструкции и исключает застревание мелких фракций в углах ковша.

Стальные ковши также незаменимы на высокопроизводительных нориях (от 500 т/ч), где окружная скорость ленты превышает 3.5 м/с, создавая колоссальные центробежные нагрузки на крепеж и корпус ковша. В таких случаях применяются ковши с усиленной передней кромкой или футеровкой, чтобы противостоять эрозионному износу от постоянного контакта с зерновым потоком в момент загрузки в башмаке.

Как форма и вылет ковша влияют на коэффициент заполнения и производительность?

Форма ковша (глубокий, мелкий или бездонный) и его вылет определяют траекторию разгрузки зерна в головке нории и эффективность зачерпывания в башмаке. Неправильно подобранный вылет ковша может привести к «обратному сыпу» — ситуации, когда зерно не попадает в разгрузочный патрубок, а падает обратно вниз по коробу, увеличивая травмирование продукта и нагрузку на привод.

Важное правило: Для легких культур (овес, семена трав) используют ковши с вентиляционными отверстиями, которые позволяют воздуху выходить при зачерпывании и входить при разгрузке, исключая эффект «воздушной подушки», препятствующей заполнению.

Как подобрать надежные метизы и обеспечить надежное крепление?

Для надежного крепления ковшей к ленте необходимо использовать только специализированные норийные болты с плоской головкой и двумя зубцами на внутренней стороне (болты типа «Fang» или «Euro»), которые предотвращают проворачивание метиза при затягивании. Использование обычных шестигранных болтов недопустимо, так как их выступающие головки будут повреждать барабаны и футеровку, создавая очаги износа на ленте.

Класс прочности болтов должен быть не ниже 8.8. Важно помнить, что надежность соединения зависит не только от самого болта, но и от правильного выбора гайки (самоконтрящейся с нейлоновым кольцом) и специальной вогнутой шайбы, которая компенсирует вибрации. При монтаже необходимо использовать тарированный инструмент (динамометрический ключ), чтобы не перетянуть соединение, что может привести к разрыву тканевого каркаса ленты в месте прокола.

Почему нельзя использовать обычные болты вместо специализированных норийных болтов?

Обычные болты имеют высокую головку, которая при прохождении ленты через приводной барабан создает точечное давление, разрушая резиновую обкладку и вызывая биение. Специализированный норийный болт полностью утапливается в обкладку ленты, образуя с ней единую плоскость, что гарантирует плавность хода и долговечность приводного узла.

Более того, норийные болты изготавливаются из сталей, устойчивых к циклическим нагрузкам. Обычный строительный метиз быстро «устает» от постоянных вибраций и ударов, возникающих при зачерпывании зерна, что приводит к обрыву головки и попаданию металлического предмета в зерновой поток, что грозит поломкой самотеков или даже пожаром в вальцовых станках.

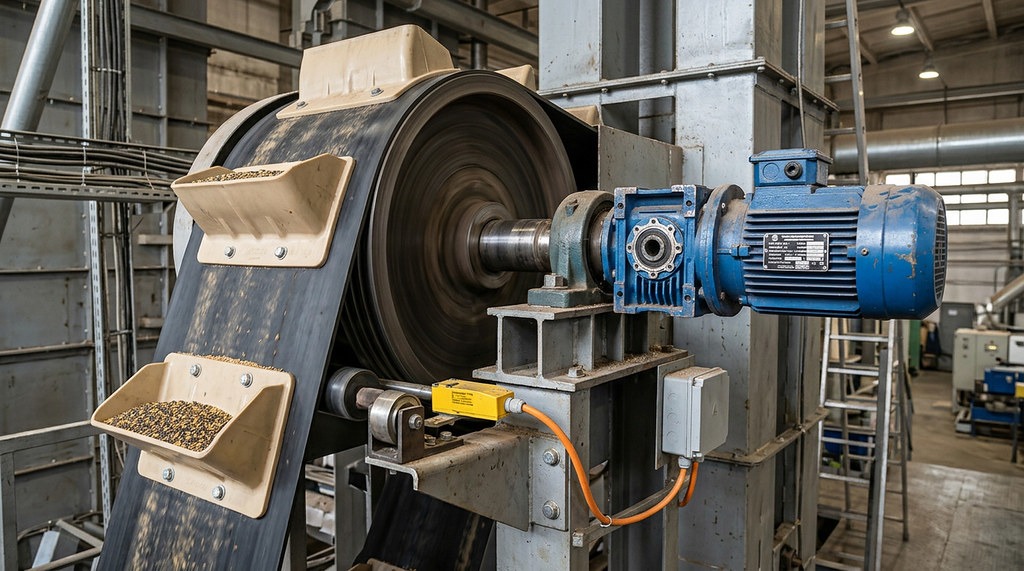

Каким должен быть идеальный приводной барабан для зерновой нории?

Идеальный приводной барабан должен иметь выпуклую (бочкообразную) форму для самоцентровки ленты и быть оснащен износостойкой футеровкой с протектором для обеспечения максимального коэффициента трения. Футеровка предотвращает проскальзывание ленты, которое является основной причиной перегрева, оплавления резины и возникновения пожаров на элеваторах.

Диаметр барабана должен быть рассчитан исходя из жесткости ленты (количества прокладок): слишком малый диаметр приведет к чрезмерному напряжению сжатия в обкладках и быстрому расслоению каркаса. Конструктивно барабан должен быть выполнен на закрепительных втулках (цанговый зажим), что обеспечивает легкий монтаж и демонтаж на вал без использования шпоночных пазов, ослабляющих конструкцию вала.

Зачем нужна футеровка барабана и какой материал (резина или керамика) долговечнее?

Футеровка барабана увеличивает тяговую способность привода и защищает обечайку барабана от абразивного износа пылью. Резиновая футеровка с ромбовидным профилем — стандартное решение, однако керамическая футеровка (с вкраплением керамических плиток) обеспечивает в разы лучший зацеп и служит в 5-10 раз дольше в условиях высокой запыленности.

Керамика практически исключает проскальзывание даже при намокании ленты, что критично для уличных норий. Однако резина мягче воздействует на тыльную сторону ленты, продлевая ее ресурс. Эксперты рекомендуют использовать резиновую футеровку Rema Tip Top для средних нагрузок и керамику для высокопроизводительных терминалов, работающих в режиме 24/7.

Как выбрать мотор-редуктор и подшипниковые узлы для безотказной работы?

Мотор-редуктор для нории должен подбираться с запасом по крутящему моменту, позволяющим осуществить запуск элеватора с полностью загруженными ковшами (так называемый «тяжелый пуск»). Лучшим выбором являются коническо-цилиндрические редукторы (например, от Nord или Sew-Eurodrive), которые обладают высоким КПД (до 96%) и компактными габаритами при монтаже непосредственно на вал нории.

Подшипниковые узлы должны быть выносными (располагаться за пределами корпуса нории), чтобы исключить попадание пыли внутрь узла и обеспечить визуальный контроль температуры. Использование автоматических систем смазки и датчиков вибрации позволяет диагностировать износ подшипника на ранней стадии, предотвращая заклинивание вала и последующий обрыв ленты.

Почему эксперты рекомендуют использовать сервис-фактор не менее 1.5 при выборе редуктора?

Сервис-фактор (эксплуатационный коэффициент) 1.5 гарантирует, что редуктор выдержит кратковременные пиковые нагрузки, возникающие при забивании башмака или попадании посторонних предметов, без разрушения зубчатых передач. При низком сервис-факторе (1.0 — 1.2) любая нештатная ситуация приведет к «слизыванию» зубьев шестерен, что потребует полной замены дорогостоящего узла.

Работа зерновой нории характеризуется постоянными вибрациями и пульсациями нагрузки при прохождении каждого ковша через верхнюю точку. Запас прочности в 50% компенсирует эти динамические воздействия и предотвращает усталостное разрушение металла, обеспечивая расчетный срок службы привода в 10-15 лет даже при интенсивной эксплуатации.

Какие системы контроля обязательны для современной нории?

Для обеспечения промышленной безопасности современная нория должна быть оснащена датчиками схода ленты, реле контроля скорости (РКС) и датчиками подпора (завала) в головке и башмаке. Эти устройства должны быть интегрированы в систему АСУ ТП элеватора для автоматического отключения привода при возникновении аварийной ситуации.

• Датчики схода ленты: устанавливаются попарно в головке и башмаке, срабатывают при смещении края ленты от центральной оси, предотвращая трение резины о стальной короб.
• Датчик подпора: монтируется в разгрузочном патрубке; отключает подачу при забивании самотека, предотвращая «завал» нории.
• Реле контроля скорости: отслеживает частоту вращения натяжного (нижнего) барабана; если лента начинает проскальзывать на верхнем барабане, скорость нижнего падает, и РКС мгновенно отключает питание.

Часто задаваемые вопросы (FAQ)

Заключение: чек-лист эксперта по ежегодной дефектовке комплектующих

Для обеспечения бесперебойной работы элеватора в период заготовки урожая, ежегодно проводите ревизию по следующему алгоритму:

1. Проверка состояния стыка ленты (целостность механических соединителей или качество вулканизации).
2. Осмотр ковшей на предмет трещин и износа передней кромки (замена при износе более 25% высоты).
3. Проверка затяжки всех норийных болтов.
4. Оценка состояния футеровки приводного барабана (отсутствие «лысых» участков).
5. Проверка соосности валов и уровня масла в редукторе.

Помните, что экономия на мелочах в устройстве нории приводит к масштабным затратам на капитальный ремонт. Выбирайте комплектующие от проверенных поставщиков, имеющих сертификаты качества и опыт работы в агросекторе.
