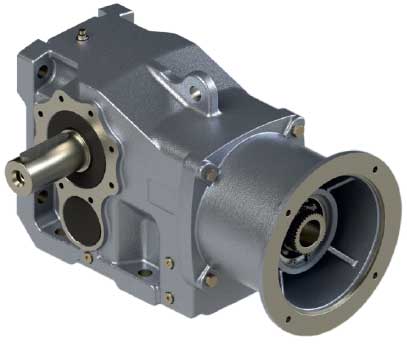

Как устроен коническо-цилиндрический мотор-редуктор?

Мотор-редуктор серии K объединяет две ключевые части — электрический двигатель и редуктор. Он работает стабильно, выдерживает нагрузку и легко встраивается в промышленные цепочки. Такое оборудование встречается на стройках, в сельском хозяйстве, в добывающей и перерабатывающей сферах. Особенно активно его используют в машиностроении, где важна точность и надежность.

Как работает коническо-цилиндрический мотор-редуктор?

В основе конструкции — два компонента: двигатель и редуктор. Первый обеспечивает движение, второй — преобразует скорость и усилие. Момент передаётся через корпус радиаторного блока, где всё устроено строго и рационально:

• рабочие валы закреплены и обеспечивают выходную мощность;
• шестерни устанавливаются на валы и передают момент;
• подшипники поддерживают вращение без лишнего трения;
• корпус отливается из прочного чугуна;
• форма деталей рассчитана для устойчивости под нагрузкой;
• охлаждение заложено в конструкции самого корпуса.

Такой подход позволяет мотор редуктору коническо цилиндрическому работать ровно, без сбоев. Привод выдерживает скачки, резкие старты, продолжительную нагрузку. При этом он остаётся компактным и легко адаптируется к разным условиям.

В чем преимущества конструкции серии K?

Коническо-цилиндрический редуктор этой серии — точный и выносливый механизм. Он рассчитан на долгую эксплуатацию без частых ремонтов. Корпус защищает внутренние узлы от внешней среды, а внутренняя компоновка снижает риск люфтов. Детали работают в паре, создавая надёжный и предсказуемый результат. Всё это делает устройство универсальным и простым в обслуживании.

Привод создаётся по модульному принципу. Это значит:

• при необходимости можно заменить узел, не трогая всё остальное;
• модернизация не требует полной остановки производства;
• конфигурация подбирается под нужды конкретного оборудования;
• можно встраивать его в уже существующую систему;
• каждая модификация имеет чёткие параметры и обозначения.

Все детали проходят точную обработку. За счёт этого редуктор работает плавно и не создаёт вибраций. Даже под высокой нагрузкой он сохраняет стабильность. Это позволяет применять его в линиях, где важна точность — например, на конвейерах или в системах автоматизации.

Как расшифровываются обозначения мотор-редуктора?

Каждое устройство серии K имеет свой код. Он содержит всё, что нужно знать для выбора и настройки. Допустим, маркировка выглядит так: K 77 25,03 56 4,0 (S) M1. Что это значит?

Буква K — тип устройства. Это коническо-цилиндрический редуктор. Цифра 77 — межосевое расстояние. Значение 25,03 — передаточное число. Оно указывает, насколько двигатель уменьшает частоту вращения. Цифра 56 — количество оборотов на выходе. Далее — 4,0 кВт — мощность двигателя. Буква S — особая модификация. Например, усиленный корпус или нестандартный вал. Последнее обозначение M1 — способ монтажа. Он может быть вертикальным, горизонтальным или фланцевым.

Такая система кодов экономит время при выборе. Не нужно проверять параметры вручную. Достаточно знать код — и можно сразу понять, подходит ли модель под конкретную задачу.
