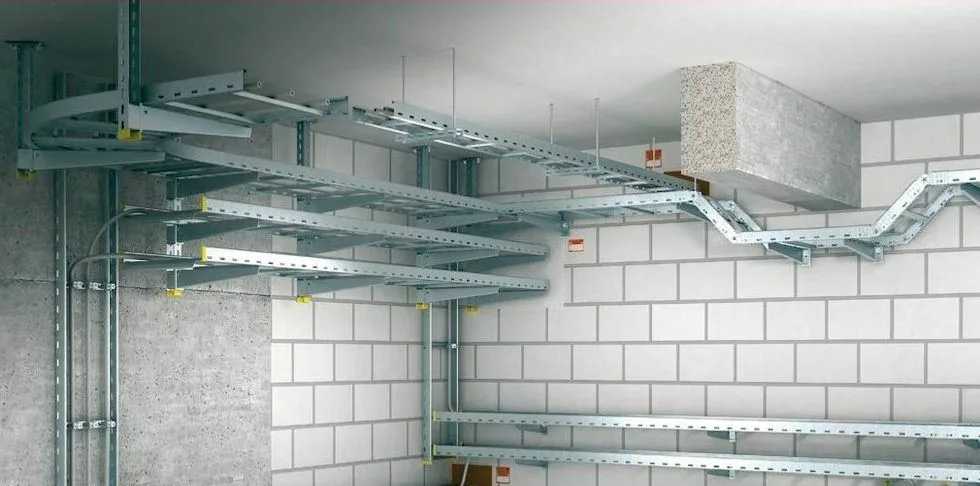

Ширину кабельного лотка лестничного типа подбирают исходя из суммарного диаметра всех кабелей, которые предстоит уложить в один ряд, с учётом промежутков между ними для вентиляции. В отличие от листового лотка, где считают площадь поперечного сечения, для лестничного лотка чаще ориентируются именно на количество кабелей в ряду и их суммарный диаметр.
Лестничные лотки выпускают шириной от 100 до 900 мм и более, с шагом обычно 50-100 мм между соседними типоразмерами. Для небольших трасс с ограниченным числом кабелей достаточно узких секций, для крупных магистральных линий с десятками силовых кабелей выбирают ширину 400 мм и выше.
Высота борта определяет, сколько слоёв кабеля можно уложить в лотке и насколько надёжно кабель удерживается внутри конструкции от случайного выпадения. Для одного слоя кабеля обычно достаточно борта высотой 50-75 мм, для многослойной укладки на магистральных трассах применяют борт высотой 100-150 мм.
Частая ошибка — выбор ширины лотка только по текущему количеству кабелей без учёта запаса на будущее расширение трассы. Другая проблема — недооценка высоты борта при плотной укладке: если кабель уложен в несколько слоёв, а борт слишком низкий, верхние ряды рискуют выпасть при монтажных или ремонтных работах, особенно на вертикальных участках трассы.
Разумная методика — сначала посчитать реальное количество и диаметр кабелей с запасом 20-30% на будущее расширение, затем подобрать ширину, обеспечивающую однослойную или, при необходимости, двухслойную укладку без превышения нормы заполнения, и только потом выбрать борт, достаточный для надёжного удержания получившегося объёма кабеля внутри конструкции.
Допустим, нужно проложить 15 силовых кабелей диаметром по 25 мм каждый в один ряд с зазорами для вентиляции. Суммарная ширина с учётом промежутков составит около 450-500 мм, значит, разумным выбором будет секция шириной 500 мм — с небольшим запасом, но без явного избытка. Если бы кабели укладывались в два слоя, ширину можно было бы сократить примерно вдвое, но потребовался бы более высокий борт для надёжного удержания верхнего слоя.
Более широкая секция при той же толщине металла обычно выдерживает меньшую нагрузку на единицу площади сечения, поэтому для широких лотков с большим числом кабелей часто требуется либо более толстый металл, либо уменьшенный шаг между опорами. Этот момент важно учитывать в комплексе с расчётом ширины, а не рассматривать отдельно от механической прочности конструкции.
После определения ширины и высоты борта важно подобрать совместимые комплектующие: угловые элементы, тройники, соединительные пластины и крепёж, рассчитанные именно на выбранный типоразмер. У разных производителей линейка размеров и посадочные места аксессуаров могут отличаться, поэтому проще закупать полный комплект у одного поставщика, чем совмещать детали от разных заводов.
Опытные проектировщики закладывают запас 20-30% сверх текущего расчётного объёма кабеля не только по ширине, но и по высоте борта, если планируется поэтапное расширение трассы новыми линиями в будущем. Такой запас позволяет добавить кабель без замены уже смонтированной секции на более крупный типоразмер — операции, требующей полного демонтажа существующей трассы с временным отключением уже проложенных линий.
На промышленных предприятиях, где технологические процессы регулярно модернизируются и добавляется новое оборудование, запас по ширине лотка особенно важен: новая линия оборудования почти всегда означает и новую кабельную линию, а перекладывать всю трассу на более широкую секцию из-за нехватки места — дорогостоящая и трудоёмкая операция, которую проще избежать грамотным расчётом на старте проекта.
Выбор ширины и высоты борта лестничного лотка — это расчёт от реального объёма кабеля с разумным запасом на будущее, а не произвольное решение по минимальной цене. Правильно подобранные параметры обеспечивают и удобство укладки, и надёжность удержания кабеля на всём протяжении трассы.
