Изготовление и монтаж металлоконструкций — от проекта до сдачи объекта

Металлоконструкции используют повсюду: от каркасов ангаров и торговых центров до мостов, эстакад и опор линий электропередач. Спрос на них растёт, потому что сталь прочнее бетона при меньшем весе, а сборка занимает недели, а не месяцы. Но за кажущейся простотой скрывается масса нюансов. Ошибки в расчётах, небрежная сварка или плохой монтаж сводят на нет все плюсы. И тогда даже дорогая сталь не спасает. Разобраться в процессе важно и заказчику, и подрядчику. Чтобы результат радовал, а не превращался в головную боль. Обращаясь за услугами по изготовлению и монтажу на сайте https://zimservis.ru/, стоит понимать, из чего складывается цена, как проверяют швы и почему геодезический контроль — не прихоть, а необходимость.

Что влияет на сложность металлоконструкций и как это оценить

Сложность определяется не только весом или размерами. Конфигурация, тип соединений, требования к нагрузкам и среде эксплуатации — всё это меняет подход. Простая ферма для навеса и большепролётная балка для моста — разные миры. В первом случае достаточно стандартных узлов и ручной сварки. Во втором — нужны расчёты на усталость, специальные стали и автоматизированные линии резки.

Проектировщики делят конструкции на три группы. Лёгкие — до 5 тонн, средние — до 50, тяжёлые — свыше 50 тонн. Но цифры не главное. Важнее геометрия: криволинейные поверхности, пространственные фермы, узлы с высокой плотностью болтовых групп. Чем больше нестандартных решений, тем выше риск ошибок при монтаже. Поэтому хороший подрядчик всегда предлагает не просто смету, а поэтапный план контроля. Он включает проверку геометрии после каждой укрупнительной сборки. Если этого нет — повод насторожиться.

У производителя был заказ на козловой кран для цеха. Проект казался рядовым. Но при монтаже выяснилось: отверстия во фланцах не совпадают на 4 мм. Всю партию пришлось пересверливать на месте. Это заняло три дня и удвоило стоимость работ. Виноват был не станок, а отсутствие промежуточной примерки на заводе.

Как устроен процесс изготовления металлоконструкций

Производство начинается с раскроя. Современные линии используют плазменную или лазерную резку с точностью до 0,5 мм. Для ответственных узлов применяют гидроабразив — он не даёт перегрева и сохраняет структуру металла. После резки детали маркируют. Без маркировки начинается хаос, особенно когда элементов несколько сотен.

Следующий этап — гибка и сварка. Здесь важны режимы: ток, скорость, тип электрода. Автоматическая сварка под флюсом даёт стабильное качество, но не везде применима. В труднодоступных местах используют ручную дуговую. И тут многое зависит от квалификации сварщика. Один плохой шов может снизить несущую способность на 20 %. Поэтому заводы проводят входной контроль материалов и аттестацию сварщиков по стандартам.

После сварки — антикоррозионная обработка. Очистка дробеструйным аппаратом, грунтовка, покраска. Для агрессивных сред добавляют цинковое покрытие или порошковую полимеризацию. Каждый слой проверяют толщиномером. На этом этапе формируется до 30 % стоимости изделия, но экономия здесь оборачивается коррозией через пару лет.

Монтаж: где кроются главные риски

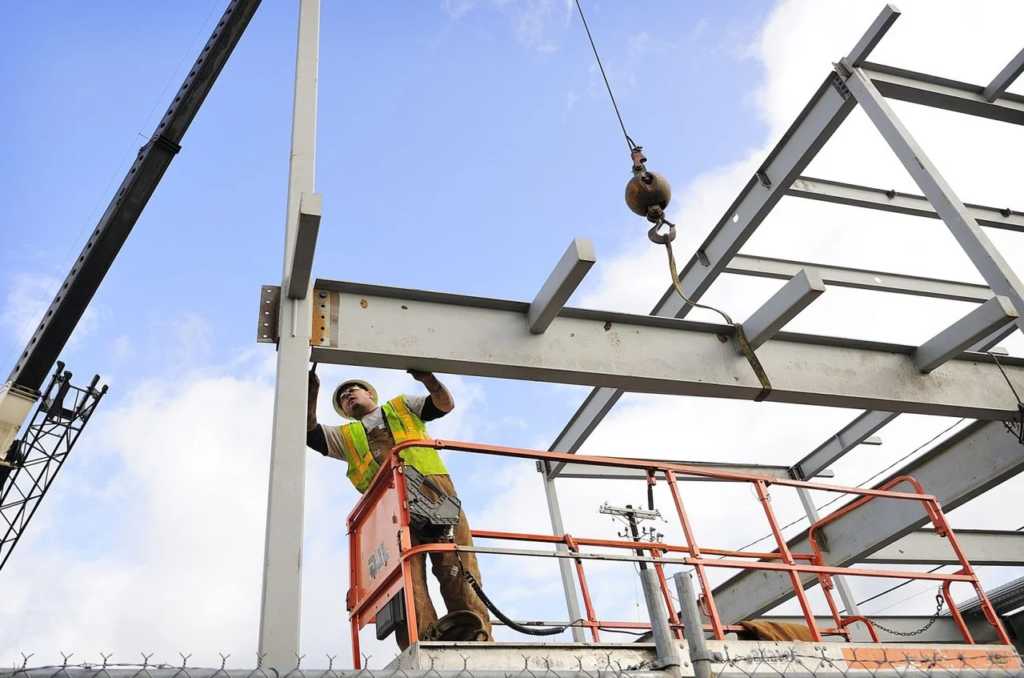

Самый ответственный этап — подъём и установка. Краны, такелаж, выверка. Если фундамент сделан с отклонением в 10 мм, вся конструкция «поплывёт». Исправить это на высоте сложно и опасно. Профессионалы начинают с геодезической разбивки осей. Затем — укрупнительная сборка блоков на земле. Это позволяет проверить стыковку до того, как элементы поднимут.

Монтаж ведут по проекту производства работ (ППР). В нём расписаны все захватки, последовательность, строповочные схемы. Без ППР работать запрещено техническим регламентом. Но на практике некоторые бригады пренебрегают этим документом, полагаясь на опыт. Так появляются перекосы и перегрузки.

Был случай на стройке распределительного центра. Монтажники решили не выверять колонны по уровню, а «на глаз» выставить ряды. В итоге прогоны не сошлись по длине. Пришлось разбирать три пролёта, поднимать новые балки и пересдавать узлы. Сроки сорвали, бригаду сменили.

Для многоэтажных каркасов используют поэтажный контроль. Каждый ярус проверяют на вертикальность и отметки. Если допустили ошибку внизу, она умножается на каждом этаже. Исправление на высоте 20 метров — это дорогостоящая альпинистская работа.

Что проверять при приёмке работ

Заказчик вправе требовать:

• сертификаты на сталь и электроды;
• протоколы механических испытаний сварных швов;
• акты скрытых работ (анкеровка, заливка стыков);
• исполнительную схему с фактическими отклонениями.

Отклонения не должны превышать допусков по ГОСТ или СП. Для высотных зданий это ±5 мм на этаж. Для крановых путей — ±3 мм по ширине колеи. Если значения больше — требуйте переделки. Не стоит верить обещаниям «всё выровняется при нагрузке». Не выровняется. Появится вибрация, трещины, постепенное разрушение.

Полезно нанять независимого инженера для выборочного контроля. Стоимость услуги — 1–2 % от бюджета, но это дешевле, чем демонтаж и судебные иски. Особенно когда речь о пролётах более 24 метров или высоте свыше 15 метров.

Как ускорить работы без потери качества

Сроки часто горят. И подрядчики предлагают интенсификацию. Какие методы действительно работают:

• параллельная сборка секций на двух стендах;
• использование высокопрочных болтов вместо сварки в узлах;
• предварительная укрупнительная сборка на заводе с разметкой для монтажа;
• поставка комплектно, по захваткам, а не россыпью.

Каждый метод требует дополнительной планировки. Но экономия времени достигает 20–30 %. Правда, при одном условии: все эти шаги заложены в договор. Иначе подрядчик начнёт требовать доплату за «усложнение».

Можно ли экономить на материалах? Частично да. Например, заменить горячекатаный профиль на холодногнутый в ненагруженных элементах. Но делать это без пересчёта проекта нельзя. Даже если инженер говорит «на глаз», лучше запросить проверочный расчёт. Перегруз в 5 % уже меняет картину напряжений.

Контроль качества после завершения монтажа

Финишная стадия — испытания. Это могут быть статические пробы: нагрузка песком или гидравлическими домкратами. Или динамические — прогон кранов, вибрационные тесты. Для большинства промышленных объектов обязательны геодезические замеры осадок. Они показывают, ведёт ли себя фундамент под весом.

Если конструкция смонтирована для работы с мостовым краном, дополнительно проверяют параллельность путей и высоту головок рельсов. Допуск — 3–5 мм. Любое превышение вызывает перекос тележки и износ колёс. Это прямые убытки в будущем.

Финальный документ — акт приёмки. К нему прилагают исполнительную документацию. Без неё здание нельзя ввести в эксплуатацию. Некоторые заказчики забывают проверить наличие паспортов на сварные соединения. А это основа для страховки и регламентных работ.

На одном складе при плановом осмотре через год обнаружили трещину в опорной диафрагме. Оказалось, при монтаже забыли поставить диафрагму жёсткости. По проекту она требовалась. Вину списали на невнимательность прораба. Но ремонт обошёлся в полмиллиона рублей. Всё потому, что не проверили комплектность перед подъёмом.

Как выбрать подрядчика и не прогадать

Оцените портфолио. Посмотрите, есть ли проекты с вашей спецификой: большепролётные, высотные, сейсмические. Спросите, как они решали проблемы привязки к существующим фундаментам. Хороший ответ — конкретный алгоритм, плохой — общие фразы.

Обратите внимание на наличие собственного производства. Посредники часто передают заказы на сторонние заводы, теряя контроль. Прямой производитель несёт ответственность за каждый шов. Запросите график поставки и монтажа с недельной детализацией. Если подрядчик не может его предоставить — это тревожный знак.

Частые вопросы по изготовлению и монтажу металлоконструкций

Как влияет температура воздуха на сварку и монтаж?

При отрицательных температурах сталь становится хрупкой. Для сварки применяют подогрев зоны стыка до 100–150 °C. Монтаж болтовых соединений требует учёта температурных зазоров: при морозе отверстия сужаются на доли миллиметра. Это может помешать сборке. Поэтому зимние работы всегда планируют с запасом времени и используют электроды с низководородным покрытием.

Кто отвечает за ошибки в проекте, если монтаж уже начат?

Ответственность лежит на разработчике проектной документации, но на практике её часто перекладывают на монтажников. Чтобы избежать споров, в договоре прописывают пункт о выявлении коллизий на стадии поставки. Если монтажники нашли расхождение в чертежах и сразу сообщили заказчику, сроки сдвигают за счёт проектной организации.

Можно ли использовать сваренные конструкции без антикоррозийного покрытия?

В закрытых отапливаемых цехах с низкой влажностью — да, если это временное сооружение. Для постоянных объектов покрытие обязательно. Оцинковка или грунтовка удлиняют срок службы в 2–3 раза. Экономия на защите ведёт к разрушению сварных швов за 5–7 лет, в то время как нормативный срок — 25–30 лет.

Какие документы должны быть у бригады монтажников на объекте?

Удостоверения на право работы на высоте, аттестация сварщиков, допуск к стропальным работам, наряд-допуск на производство опасных работ, ППР с подписями ответственных. Отсутствие хотя бы одного документа — причина для остановки работ инспекцией. И это не бюрократическая прихоть, а прямое требование техрегламентов.

Металлоконструкции — это не только прочность, но и точность. Каждый этап: от раскроя до финальной выверки — влияет на результат. Ошибки на заводе умножаются на площадке, а их исправление бьёт по бюджету. Поэтому вдумчивый контроль и открытый диалог с подрядчиком важнее, чем погоня за минимальной ценой. Инвестируйте время в проверку — оно окупится спокойной эксплуатацией без аварий и переделок.
